Цементация фундаментов

Подготовительные работы

Подготовительные работы включают в себя монтаж бурового оборудования и оборудования для приготовления и подачи цементно-известкового раствора к месту нагнетания.

Местоположение площадки размещения растворного узла и вспомогательного оборудования определяется совместно с заказчиком.

Заказчик обеспечивает подключение электроэнергии, освещение зоны производства работ, подключение к водопроводу.

В процессе подготовительных работ устанавливаются металлические кондукторы для предотвращения выхода нагнетаемого впоследствии цементно-известкового раствора в бутовый фундамент, выполняется прокладка разводящих технологических трубопроводов, выполняется монтаж временного ограждения зон производства работ, установка предупредительных знаков. Соединение инъекционного тампона с технологическими трубопроводами осуществляется с помощью быстроразъемных соединений.

Промывка инъекционного оборудования производится в специально отведенные места на строительной площадке, далее строительный мусор вывозится в строительных контейнерах.

Технология цементации фундамента

Цель работ – минимизация деформации здания, которые могут возникнуть как в процессе реконструкции, так и в дальнейшем использовании здания.

Расположение скважин должно быть учтено по месту производства работ в зависимости от фактического расположения подземных коммуникаций службой эксплуатации здания или представителем Заказчика.

Для структурного усиления ленточного фундамента предусматривается производство работ по цементации бутовой кладки фундамента.

Производство цементационных работ производит к заполнению открытых полостей в теле фундамента и возможных пустот на участке фундамент - грунт. Заполнение пустот цементно-известковым раствором, совместимым с материалом кладки, с последующим формированием цементного камня позволяет повысить жесткость и несущую способность фундамента.

Цементация фундамента производится путем нагнетания инъекционного раствора через нагнетатель-тампон, установленный в кондуктор в предварительно пробуренные скважины.

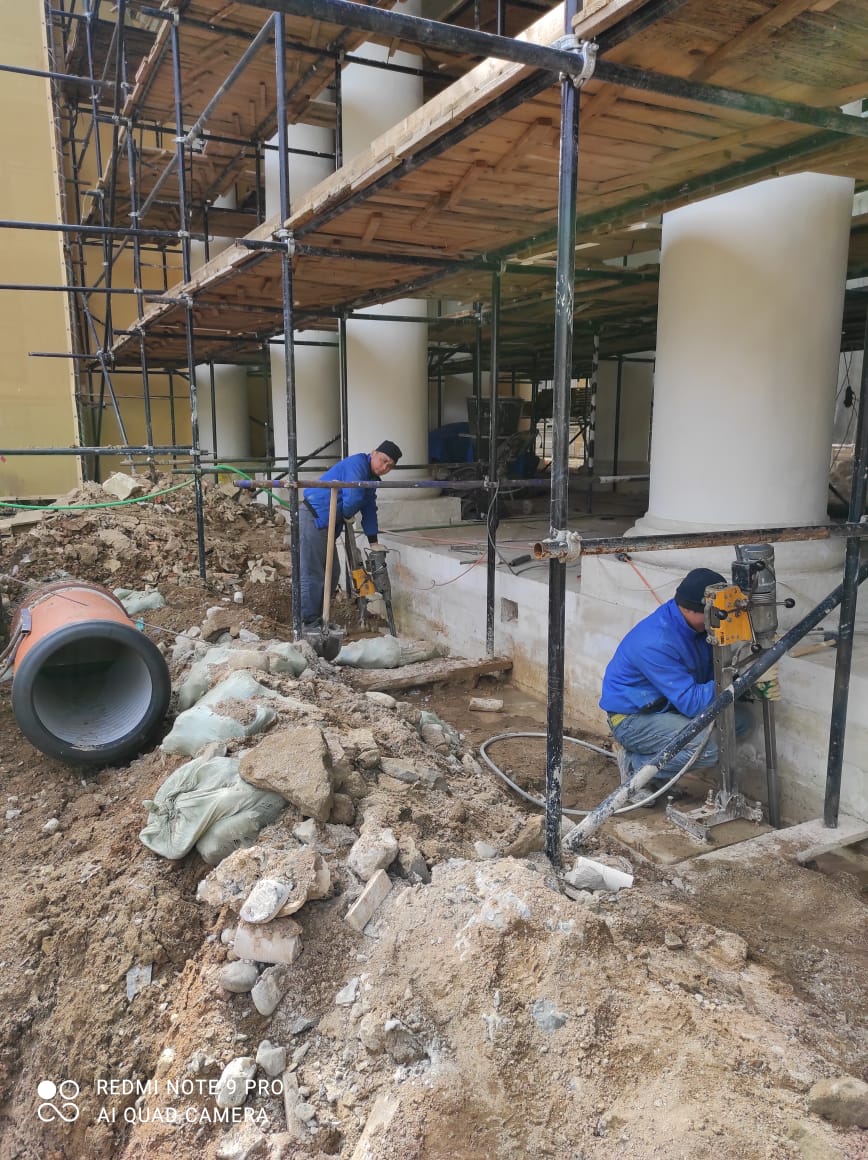

Работы производятся изнутри здания, с поверхности пола и с отметки земли, бурение производится под углом и направленно в толщу стены к подошве фундамента.

Цементация ведется цементно-известковым раствором, шаг скважин 1 м, но не более 1,5 м. Цементация ведется до практического отказа в поглощении. Если скважина принимает 1 куб. м. раствора без уменьшения расхода, то она ставится на отстой. Через сутки производится перебуривание цем. камня и повторная цементация до отказа.

Работы выполняются в два этапа:

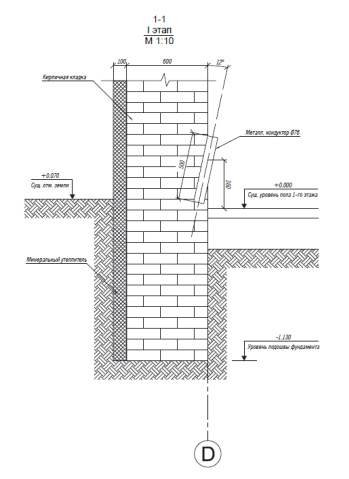

1 этап. Установка кондукторов

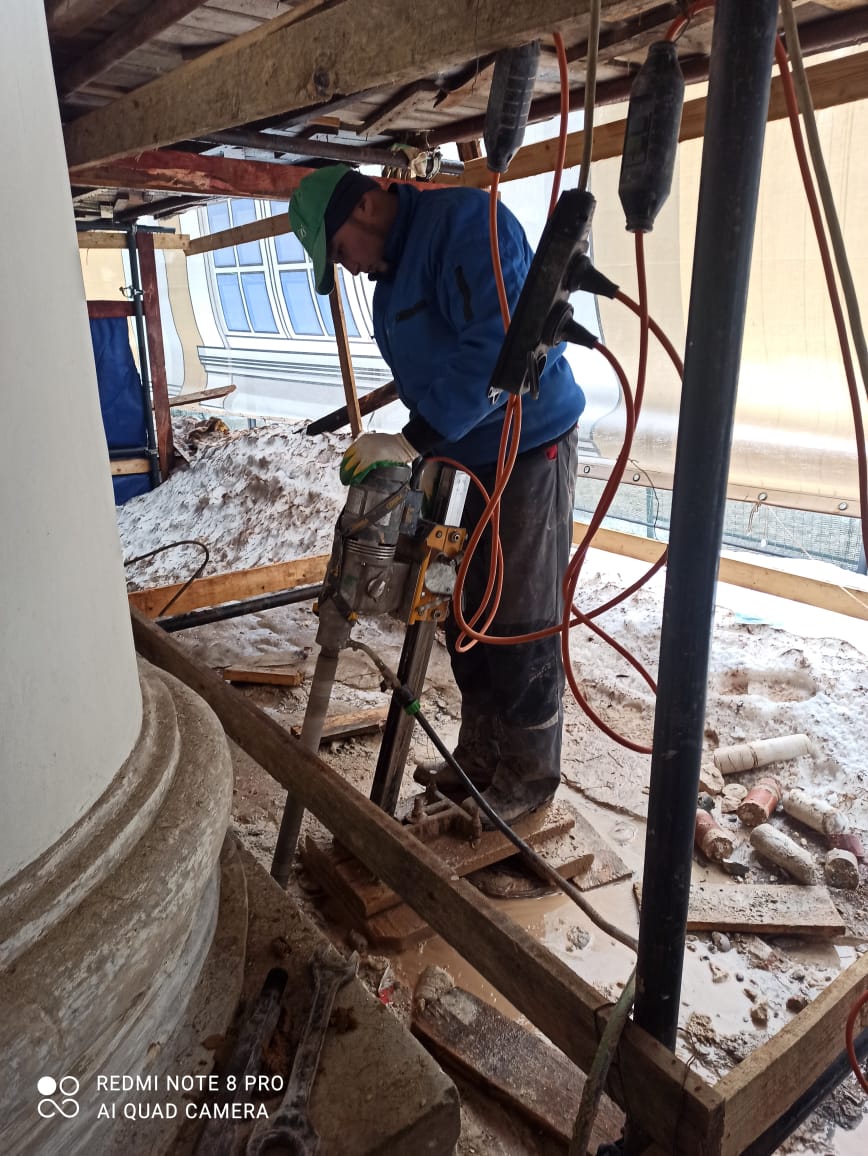

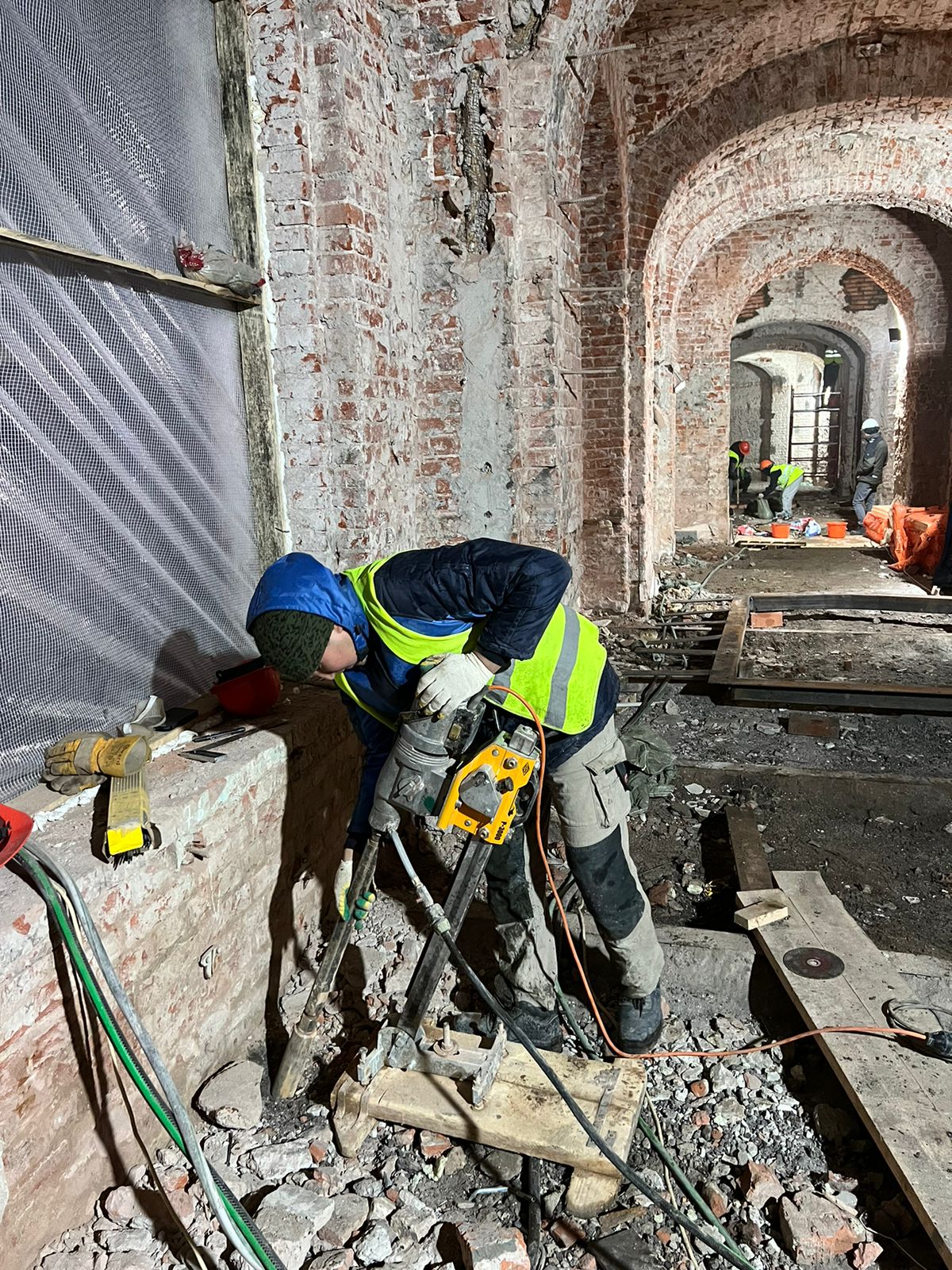

Производится бурение тела фундамента Ø77 мм на проектную глубину
Пробуренная скважина заполняется раствором и устанавливается труба-кондуктор Ø76 мм

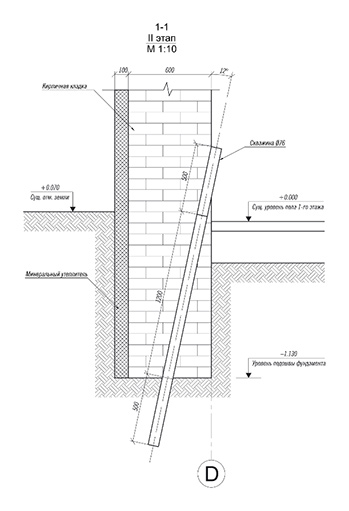

II Этап. Цементация фундаментов.

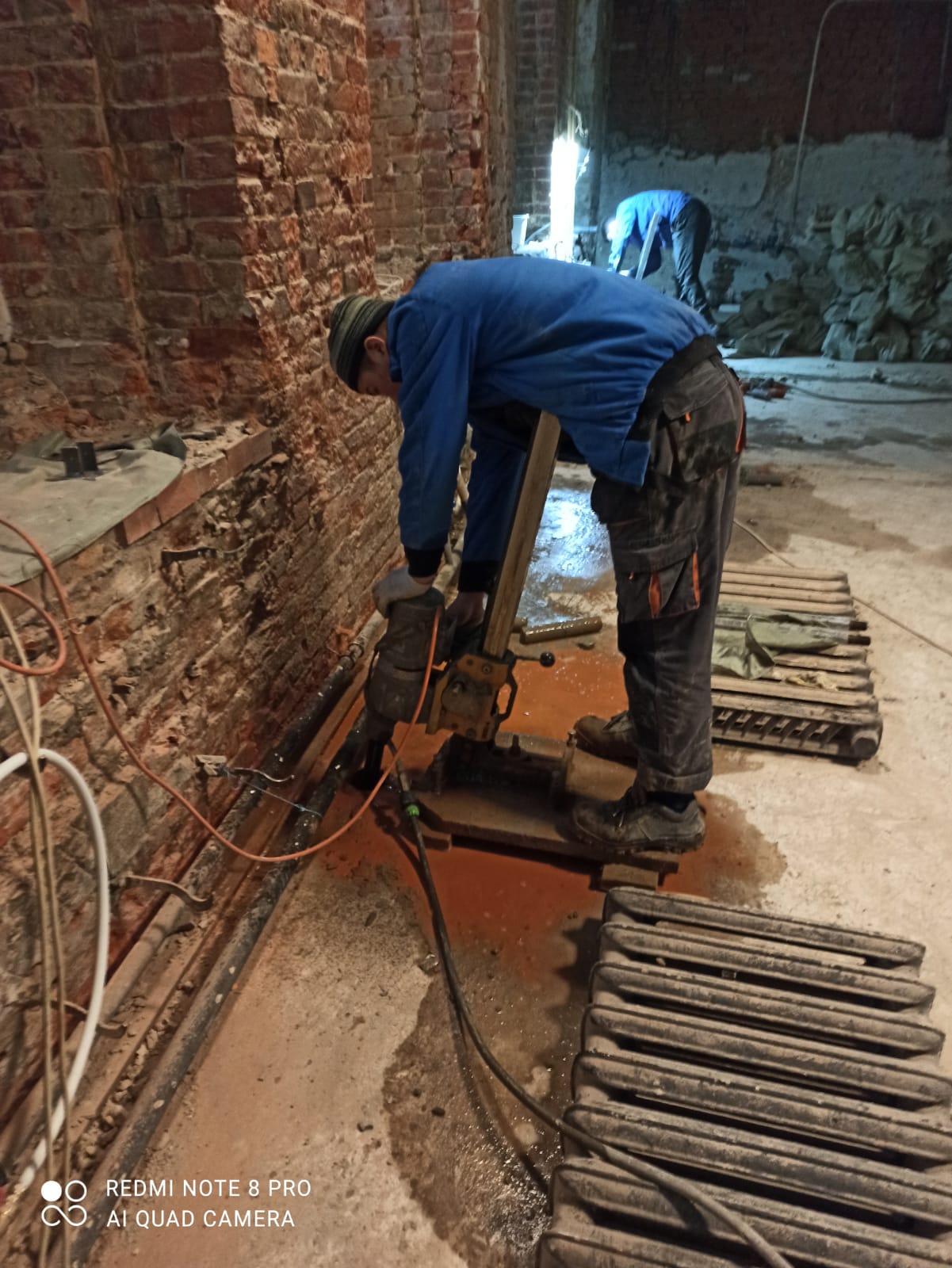

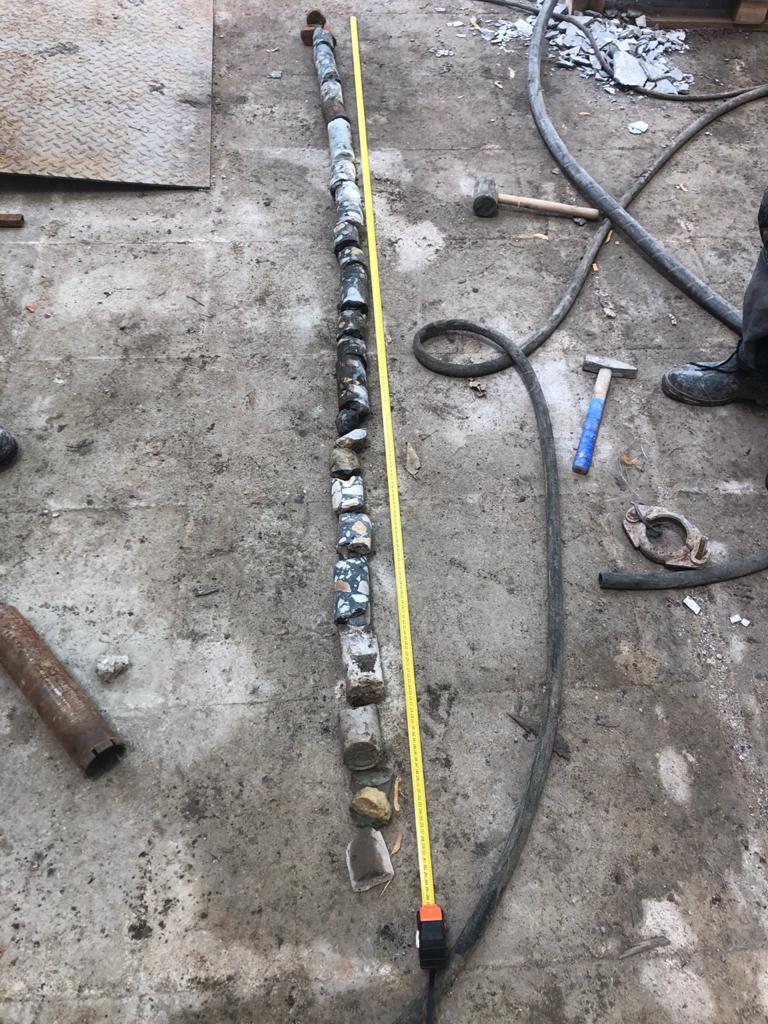

Пробуривается цементный камень в трубе-кондукторе и тело фундамента. Скважина бурится ниже подошвы фундамента на 510 мм.

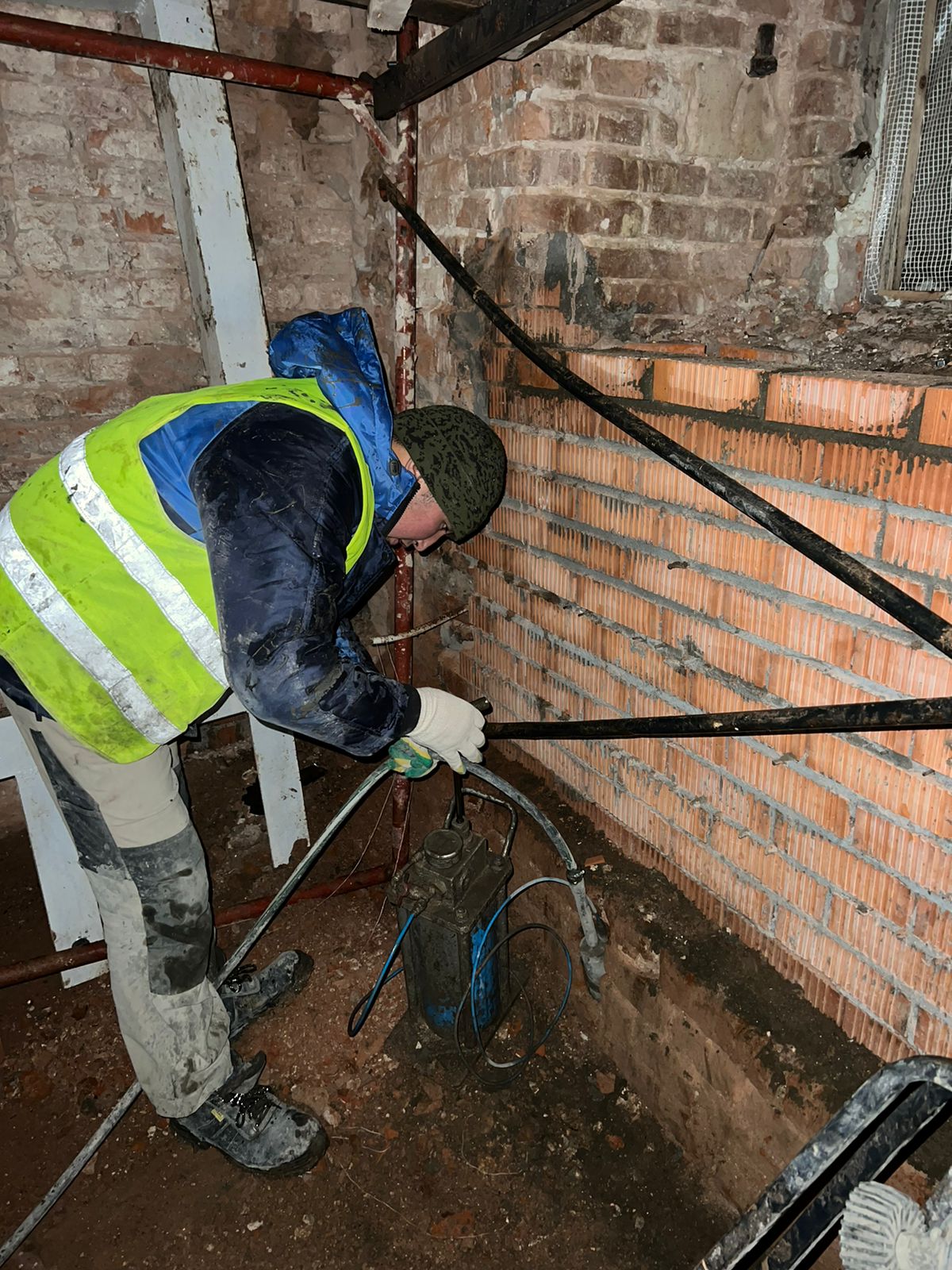

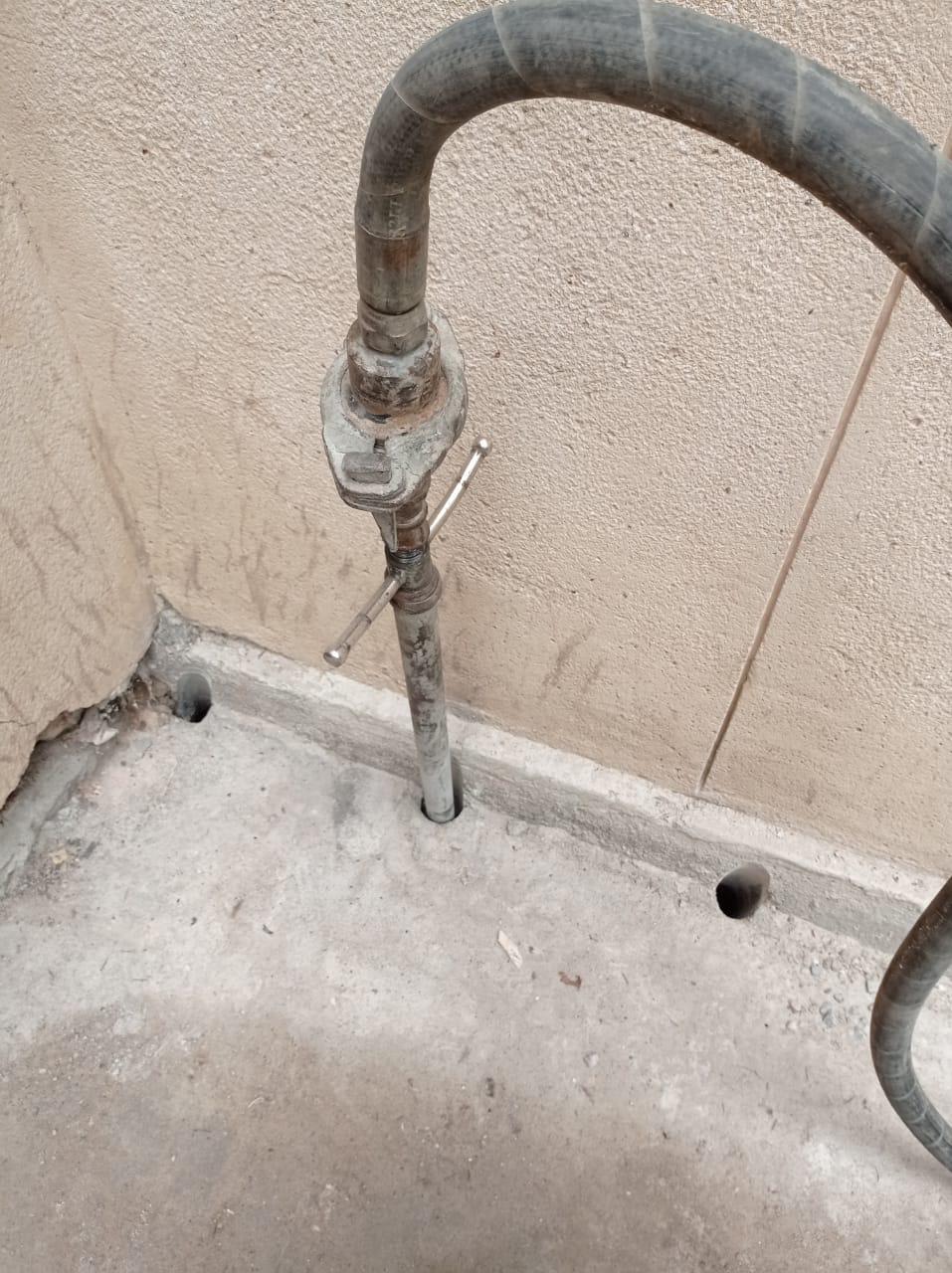

В устье скважины устанавливается тампон и производится нагнетание инъекционного раствора под давлением 0,2 - 0,5 Мпа. После инъекции тампон промывается водой.

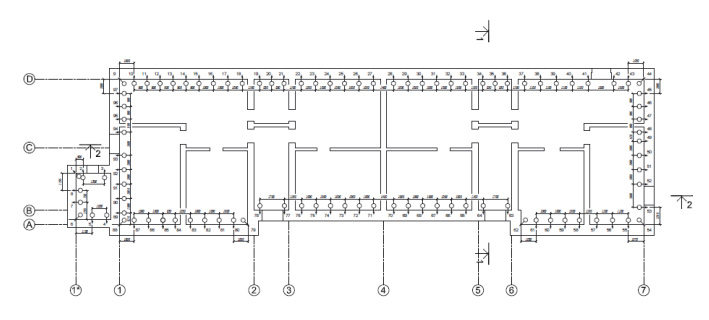

Количество скважин: 97 – инъекционные скважины.

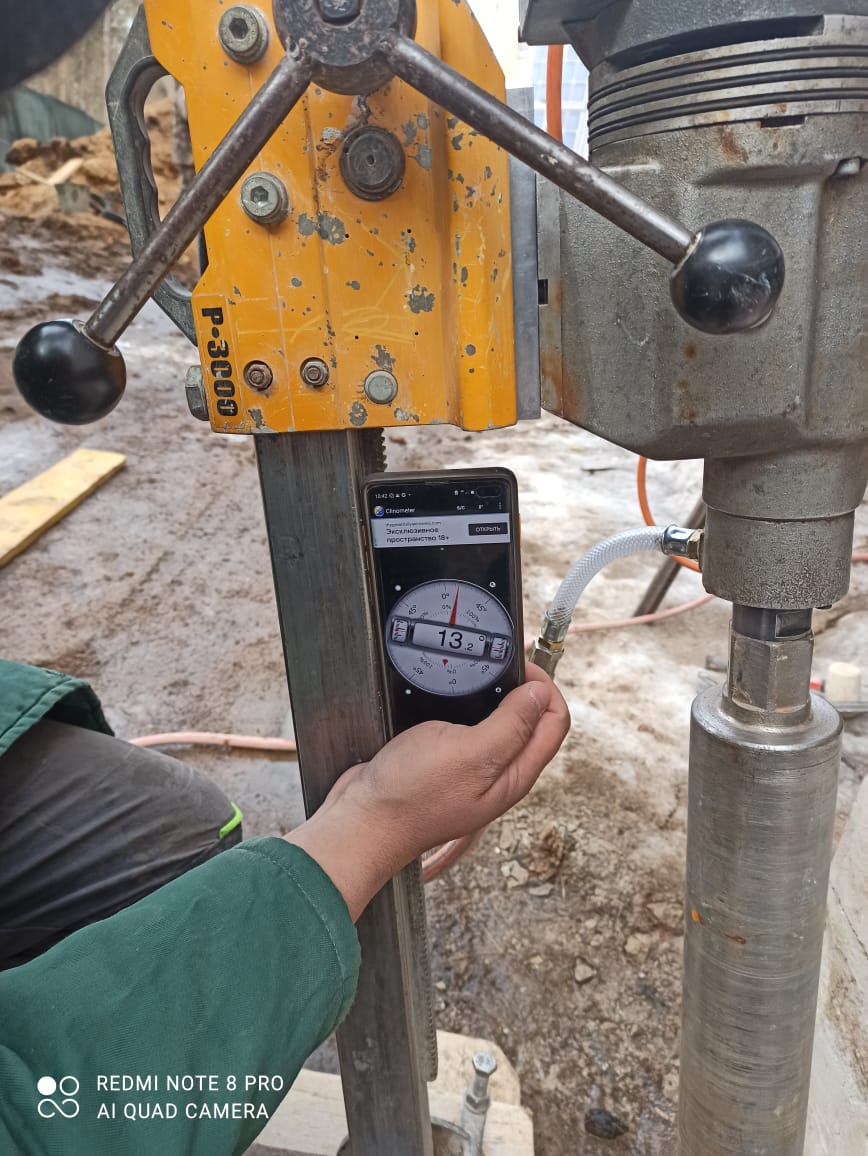

Угол наклона скважины – 12°
Глубина бурения 2,0 м, диаметр бурения 62 мм.
